久久99在线,久久久久久69,久久99精品久久久久久久久久久久,久久久久久久久久久身材好,精品国产99,美女精品在线,亚洲国产精品99久久久久久久久

電弧的弧柱是由高溫電離氣體組成的柔性導體，螺柱焊的電弧對焊接結果具有重要意義，一個(gè)原因是螺柱焊時(shí)瞬間電流很大，產(chǎn)生了很強的磁場(chǎng),在磁場(chǎng)中電弧表現為像一個(gè)沒(méi)有強度的導線(xiàn),強大的磁場(chǎng)使電弧產(chǎn)生電磁性吹偏；另一個(gè)原因是在焊接時(shí)產(chǎn)生大量的熱量，過(guò)熱的空氣和陶瓷環(huán)產(chǎn)生電弧的熱吹偏。

通常情況下，由于磁場(chǎng)分布不均而引起的“磁偏吹”影響較大，磁偏吹發(fā)生時(shí)，螺柱會(huì )單側強烈熔化，焊縫加強高部分會(huì )變?yōu)橹话凑找粋冉肽覆幕蛘吆缚p不能完全閉合，并且電弧偏吹的熔化焊縫上帶有多氣孔的傾向，嚴重影響焊接質(zhì)量和合格率，有的幾乎不能正常進(jìn)行焊接。徹底消除螺柱焊時(shí)的“磁偏吹”現象幾乎是不可能的，人們只能從以下幾種方法中選擇一兩種方法來(lái)降低其影響。

1、合理連接螺柱焊的極性

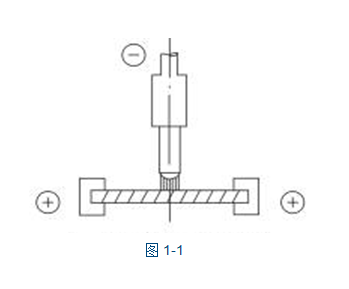

極性是指工件到焊接電源的連接方式，原則上，在螺柱焊接時(shí)焊接電源的正極接工件焊接時(shí)排斥電弧，而焊接電源的負極接焊槍吸引電弧。如下圖1-1所示

2、在電弧偏吹背向端接入地線(xiàn)

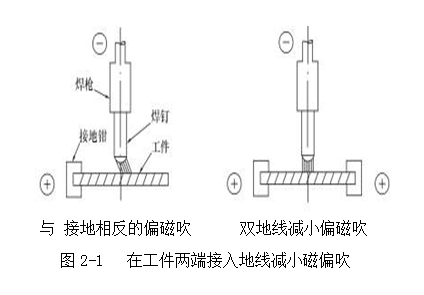

接地端在生產(chǎn)過(guò)程中總是預先接好，在焊接過(guò)程中，由于工件慢慢被磁化，將發(fā)生電弧向接入端的另一面偏移。此時(shí)應盡早接入另一根規格相同的地線(xiàn)，長(cháng)度相同，以防止工件被磁化而發(fā)生磁偏吹。如下圖2-1所示：

 3、結構的影響

當電弧兩面為非對稱(chēng)結構時(shí)，磁偏吹會(huì )偏向質(zhì)量（重量）較大的一面。這是

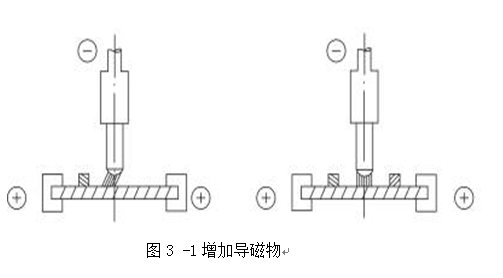

因為質(zhì)量較大的一面將會(huì )被更大強度地磁化，從而對電弧產(chǎn)生引力，當發(fā)生這一現象時(shí)，應從結構上進(jìn)行修正，在無(wú)法避免的情況下，焊接時(shí)應適當增加導磁物，加入導磁物的目的是吸引電弧。通常將導磁物加工成半圓形，厚度與重量根據實(shí)際情況調整。如圖3-1所示：

4、改變接地的位置

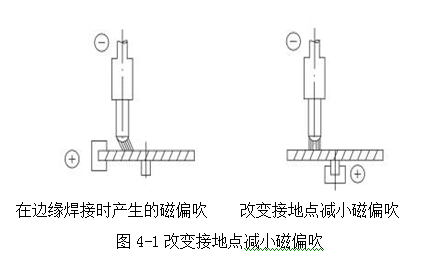

    當螺柱在工件的邊緣焊接時(shí)，由于工件慢慢被磁化，將發(fā)生電弧向工件內部產(chǎn)生偏移，同時(shí)由于重量的不平衡工件內部的質(zhì)量相對較大，也將引起電弧向工件內部偏移。在此種情況下可以采用使工件磁化產(chǎn)生的偏宜和重量產(chǎn)生的偏家相互抵消，改變接地線(xiàn)位置的方法減少偏磁。如圖4-1所示。

5、焊接工裝盡量采用非磁性材料。

焊接過(guò)程中經(jīng)常使用一些工具，為防磁化和影響焊接效果，盡量使用塑料制品、鋁、奧氏體不銹銅和銅質(zhì)材料。

6、焊槍電纜也會(huì )影響電弧

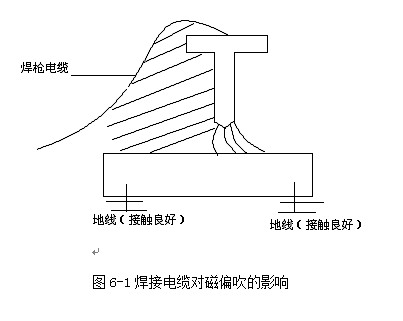

 Ⅰ、 焊槍電纜（尾線(xiàn)），在陰影區的面積越小，導致磁偏吹越嚴重，建議焊接時(shí)盡量控制尾線(xiàn)，避免焊接質(zhì)量下降。如圖6-1所示。同樣道理，在臨近焊接部位的地方，盡量不要設置任何導線(xiàn)。

Ⅱ、焊接時(shí)焊接的電流比較大，電纜盤(pán)成圈狀會(huì )產(chǎn)生和圈狀電纜垂直方向的強磁場(chǎng)，其磁場(chǎng)的強度和圈數成正比，即圈數越多，磁場(chǎng)越強，也和焊接電流有關(guān)，電流越大磁場(chǎng)越強，可能造成在附近施焊的電弧偏吹嚴重，影響焊接質(zhì)量。

7、焊接部位兩面分布異種金屬材料

    此時(shí)應注意是否有材料的磁性差別，如一邊是低碳鋼，而另一邊分布有不銹鋼，盡量避免這種情況發(fā)生，如無(wú)法避免，應嘗試使用引鐵進(jìn)行校正。
